歡迎來到上海美力德閥門官方網站！

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 蝶閥 >

D342F雙偏心法蘭蝶閥

【型號】：d342f-10、d342f-16、d342f-25、d342f-40、d342f-64、d342f-100、d642f-10、d642f-16、d642f-25、d642f-40、d642f-64、d642f-100、d942f-10、d942f-16、d942f-25、d942f-40、d942f-64、d942f-100

【通經】：DN100-DN1600

【壓力】：PN6-PN100

【溫度】：軟密封≤200℃

【閥體材質】：WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel

【適用介質】：水、油、氣、醋酸類、硝酸類等其他介質

D342F雙偏心法蘭蝶閥

產品介紹

D42F、D342F、D642F、D942F型PN10~PN100的雙偏心法蘭蝶閥也叫作高性能法蘭蝶閥，主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。

產品特點

1、 設計合理，結構緊湊，裝拆容易，便于維修。
2、 采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。
3、 完全密封，泄漏為零。可以用于超高真空工況。
4、 更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度。

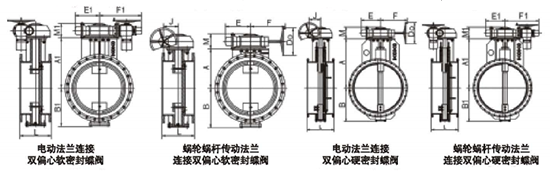

技術參數


規格 L H1 H2 PN1.0Mpa PN1.6MPa
D D1 n-φd D D1 n-φd
DN100 127 125 233 220 180 8-φ19 220 180 8-φ19
DN150 140 157 263 285 240 8-φ23 285 240 8-φ23
DN200 152 188 320 340 295 8-φ23 340 295 12-φ23
DN250 165 216 345 395 350 12-φ23 405 355 12-φ28
DN300 178 245 375 445 400 12-φ23 460 410 12-φ28
DN350 190 280 420 505 460 16-φ23 520 470 16-φ28
DN400 216 305 485 565 515 16-φ28 580 525 16-φ31
DN500 229 380 570 670 620 20-φ28 715 650 20-φ34
DN600 267 430 630 780 725 20-φ31 840 770 20-φ37
DN700 292 490 710 895 840 24-φ31 910 840 24-φ37
DN800 318 550 773 1015 950 24-φ34 1025 950 24-φ40
DN900 330 600 840 1115 1050 28-φ34 1125 1050 28-φ40
DN1000 410 670 913 1230 1160 28-φ37 1255 1170 28-φ43
DN1200 470 768 1173 1455 1380 32-φ40 1485 1390 32-φ49
DN1400 530 860 1260 1675 1590 36-φ43 1685 1590 36-φ49
DN1600 600 980 1400 1915 1820 40-φ49 1930 1820 40-φ56

【執行標準】
設計規范： GB/T 12238 API609
結構長度： GB/T 12221 API609 ASME B16.10
法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗：GB/T 13927 API598


【性能參數】

工作壓力(MPa) 0.6~10.0 (PN6-PN100)
適用溫度(℃) 軟密封≤200℃
適用介質 水、油、氣、醋酸類、硝酸類等其他介質
材料 閥體 WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
蝶板 WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
閥桿 2Cr13 F304 F316 鉻鉬鋼 低溫鋼 鎳合金 Monel
密封面 SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel
填料 柔性石墨 PTFE
