您當前的位置:主頁 > 產品中心 > 閘閥 >

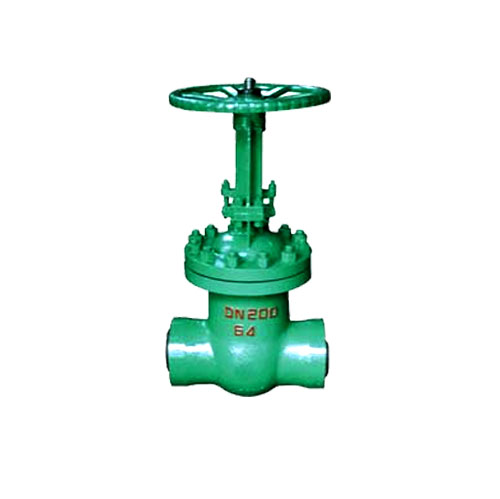

鋼制真空閘閥

【型號】：DKZ41H

【通經】：DN40-1000

【壓力】：PN10~PN100

【溫度】：≤425

【閥體材質】：碳鋼、鉻鉬鋼

【適用介質】：水、蒸汽、空氣

{dede:field.title/}

產品介紹

DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼，公稱壓力 PN10~PN100，閥體材料為優質碳鋼（DKZ41H）、鉻鉬鋼（DKZ41Y）的真空閘閥。

產品特點

DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（DKZ941H）、硬質合金（DKZ941Y），公稱壓力 PN10~PN100，閥體材料為優質碳鋼（DKZ941H）、鉻鉬鋼（DKZ941Y）的真空閘閥。

技術參數

DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼（DKZ941H）、硬質合金（DKZ941Y），公稱壓力 PN10~PN100，閥體材料為優質碳鋼（DKZ941H）、鉻鉬鋼（DKZ941Y）的真空閘閥。

產品性能參數

DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
DKZ941H-10C 10 1.0 ≤425 水、蒸汽、空氣
DKZ941H-16C 16 1.6
DKZ941H-25 25 2.5
DKZ941H-40 40 4.0
DKZ941H-63 63 6.3
DKZ941H-100 100 10.0
DKZ941Y-10I 10I 1.0 ≤550
DKZ941Y-16I 16 1.6
DKZ941Y-25I 25 2.5
DKZ941Y-40I 40 4.0
DKZ941Y-63I 63 6.3
DKZ941Y-100I 100 10.0


產品零部件材料

DKZ941H、DKZ941Y 型 PN10~PN100 鋼制真空閘閥零部件材料
型號 材料
閥體、閘板、閥蓋 閥桿 密封面 填料
DKZ941H-10C 優質碳鋼 不銹鋼 合金鋼 柔性石墨
DKZ941H-16C
DKZ941H-25
DKZ941H-40
DKZ941H-63
DKZ941H-100
DKZ941Y-10I 鉻鉬鋼 鉻鉬鋼 硬質合金 柔性石墨
DKZ941Y-16I
DKZ941Y-25I
DKZ941Y-40I
DKZ941Y-63I
DKZ941Y-100I


產品外形及結構尺寸

DKZ941H、DKZ941Y 型 PN10 鋼制真空閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd f H 電動裝置型號 重量/kg
40 200 145 110 85 18 4×Φ18 3 670 DZW10A 92
50 250 160 125 100 20 4×Φ18 3 718 DZW10A 95
65 265 180 145 120 20 4×Φ18 3 733 DZW15A 101
80 280 195 160 135 22 4×Φ18 3 795 DZW20A 113
100 300 215 180 155 22 8×Φ18 3 860 DZW20A 132
125 325 245 210 185 24 8×Φ18 3 974 DZW30A 182
150 350 280 240 210 24 8×Φ23 3 1008 DZW30A 209
175 375 310 270 240 26 8×Φ23 3 1089 DZW30A /
200 400 335 295 265 26 8×Φ23 3 1160 DZW30A 267
225 425 365 325 295 26 8×Φ23 3 1290 DZW30A /
250 450 390 350 320 28 12×Φ23 3 1430 DZW45A 326
300 500 440 400 368 28 12×Φ23 4 1550 DZW60A 411
350 550 500 460 428 30 16×Φ23 4 1705 DZW60A 765
400 600 565 515 482 32 16×Φ25 4 1827 DZW90(I) 1042
450 650 615 565 532 32 20×Φ25 4 2015 DZW90(I) 1226
500 700 670 620 585 34 20×Φ25 4 2172 DZW120 1283
600 800 780 725 685 36 20×Φ30 5 2446 DZW120 1445
700 900 895 840 800 40 24×Φ30 5 3096 DZW250 -
800 1000 1010 950 905 44 24×Φ34 5 3300 DZW350 -
900 1100 1110 1050 1005 46 28×Φ34 5 3559 DZW500 -
1000 1200 1220 1160 1115 50 28×Φ34 5 3923 DZW800 -
