您當前的位置:主頁 > 產品中心 > 閘閥 >

Z41W手動蒙乃爾合金閘閥

【型號】：Z41W

【通經】：DN15~DN1000

【壓力】：PN1.6～16.0MPa

【溫度】：≤-29℃～550℃

【閥體材質】：蒙乃爾合金

【適用介質】：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等

{dede:field.title/}

產品介紹

蒙乃爾合金閥門特別適用于高溫氟化氫氣體和氫氟酸溶液等介質。哈氏合金閥門、蒙乃爾閥門專業生產鈦閥門、鎳閥門、哈氏合金閥門、英科乃爾閥門、蒙乃爾合金閥門、雙相鋼閥門及鋯材閥門等。

蒙乃爾合金閘閥：結構緊湊、設計合理，閥門剛性好，通道流暢，流陰系數小。采用柔性石墨和四氟填料、密封可靠，操作輕便靈活。驅動方式分手動、電動、齒輪氣傳動。結構形式：彈性楔式單閘板、剛性楔式單閘板和雙閘板形式。

產品特點

蒙乃爾合金閘閥：結構緊湊、設計合理，閥門剛性好，通道流暢，流陰系數小。采用柔性石墨和四氟填料、密封可靠，操作輕便靈活。驅動方式分手動、電動、齒輪氣傳動。結構形式：彈性楔式單閘板、剛性楔式單閘板和雙閘板形式。 蒙乃爾合金閘閥的結構形式的不足是在圓形流道上橫向運動的圓形閘板只有當它處在閥門關位置的 50% 時，這種閘閥對流量的控制才較敏感。而且，閘板在高速或高密度介質流過時，會產生劇烈振動。如果將閥座做成 V 形通口并和閘板緊密的導向，則它也可用作節流。

技術參數

【蒙乃爾合金閘閥產品性能參數】

壓力等級：PN10~PN16

公稱通徑：DN15~DN1000

產品型號：Z11W-16M、Z11W-25M、Z11W-40M、Z11W-64M、Z11W-100M、Z11W-16M、Z11W-25M、Z11W-40M、Z11W-64M、Z11W-100M、Z40W-16M、Z40W-25M、Z40W-40M、Z40W-64M、Z40W-100M、Z40W-16M、Z40W-25M、Z40W-40M、Z40W-64M、Z40W-100M

適用介質：強腐蝕性介質


【蒙乃爾合金閘閥產品技術規范】

設計標準：GB/T12234、API600、API6D

結構長度：GB/T12221、ASME B16.10

連接法蘭：HG、GB、JB、API、ANSI、ISO、BS、DIN

試驗標準：JB/T9092、GB/T13927、API598

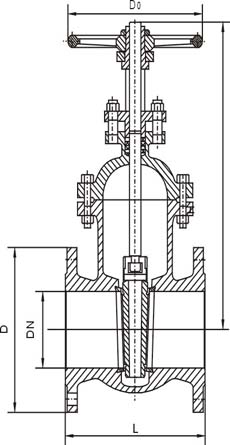

公稱壓力
PN
(MPa)		 公稱通徑
DN
（mm）		 尺寸①(mm) 重量
L D D1 D2 b Z-φd W H開③
ZA40 ZA540 ZA940 ZA40 ZA540 ZA940
1.0 25 127 115 85 65 14 4-14 100 200 - 330 6 - 31
32 140 135 100 78 16 4-18 120 235 - 375 8 - 33
40 165 145 110 85 16 4-18 140 285 - 435 12 - 37
50 178 160 125 100 16 4-18 180 390 - 610 17 - 43
65 190 180 145 120 18 4-18 180 435 - 655 22 - 63
80 203 195 160 135 20 4-18 200 515 - 680 32 - 81
100 229 215 180 155 20 8-18 200 595 - 750 42 - 90
125 254 245 210 185 22 8-18 250 725 - 820 54 - 104
150 267 280 240 210 22 8-23 250 780 - 900 72 - 123
200 292 335 295 265 24 8-23 300 975 1010 1060 110 140 166
250 330 390 350 320 26 12-23 300 1150 1190 1250 160 195 212
300 356 440 400 368 26 12-23 350 1380 1420 1500 230 260 292
350 381 500 460 428 26 16-23 350 1540 1580 1750 350 395 440
400 406 565 515 482 26 16-25 400 1740 1780 1950 450 505 575
450 432 615 565 532 28 20-25 400 1950 1990 2150 550 600 680
500 457 670 620 585 28 20-25 500 2180 2220 2350 640 700 780
600 508 780 725 685 28 20-30 600 2560 2600 2710 890 950 1030
1.6 25 127 115 85 65 14 4-14 120 200 - 330 7 - 31
32 140 135 100 78 16 4-18 140 235 - 375 9 - 33
40 165 145 110 85 16 4-18 180 285 - 435 13 - 38
50 178 160 125 100 16 4-18 180 390 - 610 19 - 45
65 190 180 145 120 18 4-18 200 435 - 655 24 - 65
80 203 195 160 135 20 8-18 200 515 - 680 36 - 85
100 229 215 180 155 20 8-18 250 595 - 750 46 - 95
125 254 245 210 185 22 8-18 250 725 - 820 65 - 115
150 267 280 240 210 24 8-23 300 780 - 900 82 - 135
200 292 335 295 265 26 12-23 300 975 1010 1060 126 155 182
250 330 405 355 320 30 12-25 350 1150 1190 1250 178 213 230
300 356 460 410 375 30 12-25 400 1380 1420 1500 258 290 320
350 381 520 470 435 34 16-25 400 1540 1580 1750 385 430 470
400 406 580 525 485 36 16-30 500 1740 1780 1950 485 540 610
450 432 640 585 545 40 20-30 500 1950 1990 2150 580 640 710
500 457 705 650 608 44 20-34 600 2180 2220 2350 680 740 820
600 508 840 770 718 48 20-41 650 2560 2600 2710 940 1000 1080
公稱壓力
PN
(MPa)		 公稱通徑
DN
（mm）		 尺寸①(mm) 重量
L LJ② D D1 D2 D6 b Z-φd W H開③
ZA40 ZA540 ZA940 ZA40 ZA540 ZA940
2.5 25 127 137 115 85 65 - 16 4-14 120 200 - 340 8 - 33
32 140 150 135 100 78 - 18 4-18 140 235 - 380 11 - 38
40 165 175 145 110 85 - 18 4-18 180 285 - 440 15 - 45
50 178 188 160 125 100 - 20 4-18 180 390 - 620 24 - 65
65 190 202 180 145 120 - 22 8-18 200 435 - 670 28 - 75
80 203 215 195 160 135 - 22 8-18 250 515 - 695 43 - 95
100 229 245 230 190 160 - 24 8-23 250 595 - 765 52 - 105
125 254 270 270 220 188 - 28 8-25 300 725 - 835 76 - 130
150 267 283 300 250 218 - 30 8-25 300 780 - 950 98 - 190
200 292 310 360 310 278 - 34 12-25 350 975 1010 1120 170 210 270
250 330 348 425 370 332 - 36 12-30 400 1150 1190 1320 230 280 320
300 356 374 485 430 390 - 40 16-30 400 1390 1430 1520 340 390 450
350 381 399 550 490 448 - 44 16-34 500 1545 1585 1770 470 520 630
400 406 424 610 550 505 - 48 16-34 600 1755 1795 1980 650 710 770
450 432 450 660 600 555 - 50 20-34 600 1960 2000 2200 750 840 980
500 457 - 730 660 610 - 52 20-41 650 2195 2235 2400 910 980 1240
600 508 - 840 770 718 - 56 20-41 650 2580 2620 2750 1250 1330 1500
4.0 25 165 175 115 85 65 58 16 4-14 140 215 - 370 9 - 38
32 178 188 135 100 78 66 18 4-18 180 255 - 420 12 - 42
40 190 200 145 110 85 76 18 4-18 200 320 - 480 16 - 55
50 216 226 160 125 100 88 20 4-18 200 425 - 650 26 - 69
65 241 253 180 145 120 110 22 8-18 250 460 - 700 34 - 80
80 283 295 195 160 135 121 22 8-18 300 540 - 740 47 - 100
100 305 321 230 190 160 150 24 8-23 300 630 - 795 73 - 110
125 381 397 270 220 188 176 28 8-25 350 760 - 850 110 - 145
150 403 419 300 250 218 204 30 8-25 350 825 - 990 130 - 200
200 419 437 375 320 282 260 38 12-30 400 1020 1055 1150 210 250 295
250 457 475 445 385 345 313 42 12-34 450 1200 1240 1350 280 340 390
300 502 520 510 450 408 364 46 16-34 500 1425 1465 1560 400 450 570
6.3(6.4) 25 165 178 135 100 78 58 22 4-18 180 215 - 400 10 - 42
32 178 191 150 110 82 66 24 4-23 180 270 - 460 14 - 50
40 190 203 165 125 95 76 24 4-23 200 345 - 520 20 - 62
50 216 232 175 135 105 88 26 4-23 200 470 - 680 30 - 75
65 241 257 200 160 130 110 28 8-23 250 520 - 750 40 - 90
80 283 299 210 170 140 121 30 8-23 300 570 - 820 55 - 110
100 305 321 250 200 168 150 32 8-25 300 700 - 870 80 - 140
125 381 397 295 240 202 176 36 8-30 350 780 - 950 120 - 200
150 403 419 340 280 240 204 38 8-34 350 850 - 1100 165 - 250
200 419 435 405 345 300 260 44 12-34 400 1035 1085 1270 250 295 420
10.0 25 216 229 135 100 78 58 24 4-18 180 215 - 420 16 - 52
32 229 242 150 110 82 66 24 4-23 180 270 - 480 25 - 62
40 241 254 165 125 95 76 26 4-23 200 345 - 550 30 - 74
50 292 308 195 145 112 88 28 4-25 250 470 - 680 42 - 82
65 330 346 220 170 138 110 32 8-25 250 520 - 750 55 - 97
80 356 372 230 180 148 121 34 8-25 300 570 - 820 70 - 120
100 432 448 265 210 172 150 38 8-30 300 700 - 870 120 - 155
125 508 524 310 250 210 176 42 8-34 350 780 - 950 180 - 250
150 559 575 350 290 250 204 46 12-34 400 850 890 1100 250 290 340
