Z45X-10手動軟密封閘閥

【型號】: Z45X-10

【通經】:DN40-600

【壓力】:PN10-16

【溫度】:≤80

【閥體材質】:灰鑄鐵

【適用介質】:水

{dede:field.title/}

產品介紹

Z45X-10、Z45X-16 型彈性座封閘閥:手動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為丁腈橡膠銅合金,公稱壓力 PN10~PN16,閥體材料為球墨鑄鐵的彈性座封閘閥。

產品特點

廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用

技術參數

【性能參數】
型號
Z45X-10
Z45X-16
工作壓力(MPa)
1.0
1.6
適用溫度(℃)
≤80
適用介質
材料
閥體、閥蓋
灰鑄鐵
閘板
鑄鐵包橡膠
閥桿
不銹鋼
密封面
閥體:本體,閘板:橡膠
填料
丁腈橡膠

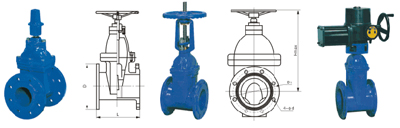

主要外形和連接尺寸

公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b-f Z-d 地下閘閥A 地下閘閥K H D0
    Z45X/RVCX-10   SZ45X/RVHX-10
40 165 145 110 85 18-3 4-18 65 32 300 180
50 180 160 125 100 20-3 4-18 65 32 345 180
65 195 180 145 120 20-3 4-18 65 32 376 180
80 210 195 160 135 22-3 4-18 65 32 417 200
100 230 215 180 155 22-3 8-18 65 32 460 200
125 255 245 210 185 24-3 8-18 65 32 525 240
150 280 280 240 210 24-3 8-23 65 32 567 240
200 330 335 295 265 26-3 8-23 65 32 705 320
250 380 390 350 320 28-3 12-23 65 32 800 320
300 420 440 400 368 28-4 12-23 65 32 886 400
350 450 500 460 428 30-4 16-23 70 48 968 400
400 480 565 515 482 32-4 16-25 70 48 1090 500
450 510 615 565 532 32-4 20-25 70 48 1175 500
500 540 670 620 585 34-4 20-25 70 48 1414 720
600 600 780 725 685 36-5 20-30 70 48 1593 720
    Z45X/RVCX-16   SZ45X/RVHX-16
40 165 145 110 85 18-3 4-18 65 32 300 160
50 180 160 125 100 20-3 4-18 65 32 345 180
65 195 180 145 120 20-3 4-18 65 32 376 180
80 210 195 160 135 22-3 8-18 65 32 417 200
100 230 215 180 155 22-3 8-18 65 32 460 200
125 255 245 210 185 24-3 8-18 65 32 525 240
150 280 280 240 210 24-3 8-23 65 32 567 240
200 330 335 295 265 26-3 12-23 65 32 705 320
250 380 405 355 320 30-3 12-25 65 32 800 320
300 420 460 420 375 30-4 12-25 65 32 886 400
350 450 520 470 435 34-4 16-25 70 48 968 400
400 480 580 525 485 36-4 16-30 70 48 1090 500
450 510 640 585 545 40-4 20-30 70 48 1175 500
500 540 705 650 608 44-4 20-34 70 48 1414 720
600 600 840 770 718 48-5 20-41 70 48 1593 720
