Z41T/W/H手動楔式閘閥

【型號】：Z41T、Z41W、Z41H

【通經】：DN40-600

【壓力】：1.6-16MPa

【溫度】：≤550℃

【閥體材質】：碳素鋼、鉻鎳鈦鋼、鉻鎳鉬鈦鋼

【適用介質】：水、蒸汽、油品、硝酸類等

{dede:field.title/}

產品介紹

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

產品特點

楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置

技術參數

【性能規范】
公稱壓力PN（MPa） 殼體 試驗壓力（MPa） 上密封
密封（液） 密封（氣）
1.6 2.4 1.8 0.6 1.8
2.5 3.8 2.8 0.6 2.8
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.0 0.6 7.0
10.0 15.0 11.0 0.6 11.0
16.0 24.0 18.0 0.6 18.0

【適用介質和適用溫度】
殼體材料 適用介質 適用溫度（℃）
碳素鋼（C型） 水、蒸汽、油品 ≤425
鉻鎳鈦鋼（P型） 硝酸類 ≤200
鉻鎳鉬鈦鋼（R型） 醋酸類 ≤200
鉻鉬鋼（I型） 水、蒸汽、油品 ≤550

【主要零件材料】
閥體、閥蓋 閥板、閥座 閥桿 閥桿螺母 填料 手輪
碳素鋼 優質碳鋼＋硬質合金或不銹鋼 鉻不銹鋼 鋁青銅 石墨石棉盤根 可鍛鑄鐵
鉻鎳鈦鋼 不銹鋼、不銹鋼＋硬質合金 鉻鎳鈦不銹鋼 鋁青銅 浸聚四氟乙烯 可鍛鑄鐵
鉻鎳鉬鈦鋼 不銹鋼、不銹鋼＋硬質合金 鉻鎳鉬鈦不銹鋼 鋁青銅 浸聚四氟乙烯 可鍛鑄鐵
鉻鉬鋼 合金鋼＋硬質合金 鉻鉬鋁鋼 鋁青銅 柔性石棉＋33.4 可鍛鑄鐵

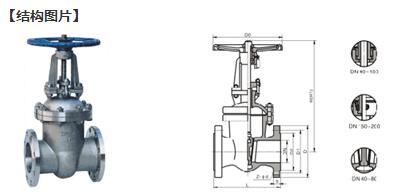

閘閥主要連接外型尺寸

手動楔式閘閥

型 號 公稱通徑
DN(㎜)		 尺寸 重量（㎏）
L D D1 D2 b-f z-фd H Do
Z41T/W/H
-10		 40 165 145 110 85 18-3 4-ф18 245 135 10
50 178 160 125 100 20-3 4-ф18 286 180 18
65 190 180 145 120 20-3 4-ф18 320 180 22
80 203 195 160 135 22-3 4-ф18 373 200 2735
100 229 215 180 155 22-3 8-ф18 428 200 34
125 254 245 210 185 24-3 8-ф18 513 240 49
150 267 280 240 210 24-3 8-ф23 582 240 66.5
200 330 335 295 265 26-3 8-ф23 730 320 107
250 380 390 350 320 28-3 12-ф23 897 320 168
300 420 440 400 368 28-4 12-ф23 1032 400 220
350 450 500 460 428 30-4 16-ф23 1170 400 290
400 480 565 515 482 30-4 16-ф25 1330 500 450
450 510 615 565 532 32-4 20-ф25 1460 500 580
500 540 670 620 585 34-4 20-ф25 1727 500 830
600 600 780 725 685 36-5 20-ф30 2072 500 1160
