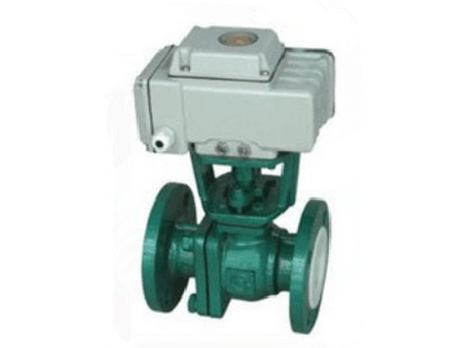

Q941F4-10C/Q941F46電動襯氟球閥

【型號】：?Q941F4-10C

【通經】：DN15-DN250

【壓力】：PN10-16

【溫度】：-29 ~ 425℃

【閥體材質】：鑄鋼，不銹鋼

【適用介質】：各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑

{dede:field.title/}

產品介紹

產品特點

Q941F4-10C/Q941F46電動襯氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥具有極高的化學穩定性可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

技術參數

Q941F4-10C/Q941F46電動襯氟球閥基本型號


手動

Q41F3

蝸輪

Q341F3

Q41F46

Q341F46

氣動

Q641F3

電動

Q941F3

Q641F46

Q941F46

技術規范


設計標準

GB12237

結構長度

GB12221

法蘭標準

JB/T79-94

GB9113.1-26

檢驗試驗

JB/T9092-99

驅動方式

手動、電動、氣動、蝸輪


Q941F4-10C/Q941F46電動襯氟球閥主要零部件材料表


序號

零件名稱

灰鑄鐵

鑄鋼

不銹耐酸鑄鋼

超低碳不銹耐酸鑄鋼

Z

C

P8

R8

R3

R3

1

閥體／閥蓋

A216-C

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

2

球體/閥桿

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

3

襯里／閥座

PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)

4

填料/壓蓋

PTFE(F4)

A351-CF3

A351-CF3

5

填料

A216-WCB

A351-CF8

A351-CF8

6

支架

A193-B7

A194-8

A193-B8M

7

緊固螺栓

A193-B7

A193-B8M

A194-8

8

螺母

A194-2H

A194-8

A194-8

9

操作手柄

A216-WCB

A216-WCB

A216-WCB


Q941F4-10C/Q941F46電動襯氟球閥主要外型和連接尺寸


公稱通徑

標準值

參考值

DN（mm）

NPS
（inch）

L

D

D1

D2

f

b

Z-]4;d

W

Do(蝸輪)

H

WT(Kg)

PN1.0MPa

15

1/2

140

95

65

45

2

14

4-]4;14

120



80

2.5

20

3/4

140

105

75

55

2

16

4-]4;14

140



90

3

25

1

150

115

85

65

2

16

4-]4;14

160



100

4.5

32

11/4

165

135

100

78

2

18

4-]4;14

160



110

5.7

40

11/2

180

145

110

85

2

18

4-]4;14

200



120

7

50

2

200

160

125

100

3

20

4-]4;14

250



135

9.5

65

11/2

220

180

145

120

3

20

4-]4;14

300



145

15

80

3

250

195

160

135

3

22

4-]4;14

350



185

19

100

4

280

215

180

155

3

22

8-]4;18

400



95

33

125

5

320

245

210

185

3

24

8-]4;18

500



210

58

150

6

360

280

240

210

3

24

8-]4;23



200

450

93

200

8

457

335

295

265

3

26

8-]4;23



240

490

155

250

10

533

390

350

320

3

28

12-]4;23



240

550

210


Q941F4-10C/Q941F46電動襯氟球閥主要外型和連接尺寸


PN1.6MPa

15

1/2

140

95

65

45

2

14

4-]4;14

120



80

2.5

20

3/4

140

105

75

55

2

16

4-]4;14

140



90

3

25

1

150

115

85

65

2

16

4-]4;14

160



100

4.5

32

21/4

165

135

100

78

2

18

4-]4;18

160



110

5.7

40

11/2

180

145

110

85

3

18

4-]4;18

200



120

7

50

2

200

160

125

100

3

20

4-]4;18

250



135

9.5

65

11/2

220

180

145

120

3

20

4-]4;18

300



145

15

80

3

250

195

160

135

3

22

8-]4;18

350



185

19

100

4

280

215

180

155

3

24

8-]4;18

400



195

33

125

5

320

245

210

185

3

26

8-]4;18

500



210

58

150

6

360

280

240

210

3

28

8-]4;23



200

450

93

200

8

457

335

295

265

3

30

12-]4;23



240

490

155
