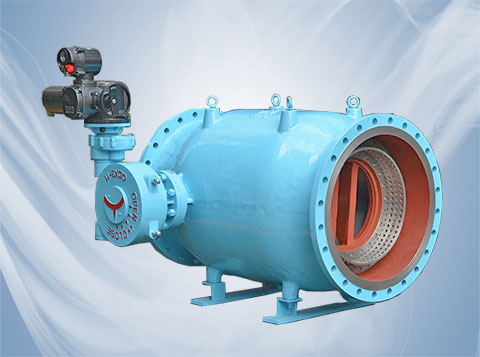

活塞式調流調壓閥

【型號】：—

【通經】：DN150-DN2000

【壓力】：0.6Mpa-1.0Mpa

【溫度】：—

【閥體材質】：—

【適用介質】：—

{dede:field.title/}

產品介紹

活塞式調流調壓閥的設計一般是依據系統壓力條件和最大最小流量條件進行其結構及尺寸的選擇確定。各種工況要求和技術條件差別很大。傳統調節閥在作流量調節與壓力控制時，對輸出的精確控制極為困難，這是由傳統調節閥的調節件結構與操作執行方式先天決定的。 而活塞式調流調壓閥能適應不同工況要求，并且性能優異，適應性好，閥體設計成一體式和分段式；關閉調節部位設計為組合式活塞和多功能閥座結構。根據系統有不同要求時，對關閉調節或微小量的調節的，設計不同的活塞和多功能閥座，即可滿足要求。通過對調節閥的 運行特點進行分析，活塞式調流調壓閥設計成鼠籠式和扇葉式兩種標準型。成鼠籠式結構分為多孔活塞缸體LH型，雙層多孔活塞缸體LL型，多槽活塞缸體SZ型，特殊型活塞缸體XT型；扇葉式結構分為放空放散多功能閥座E型，扇葉圈多功能閥座S型。在系統有特殊要求時，稍作變異修改設計即可滿足其個性化要求。同時也解決了在某些高要求工況下，特別是在高精度、大壓差、大流量調芳時的各種技術難題。

產品特點

活塞式調流調壓閥主要由閥體、出水閥體、閥座'活塞、鼠籠(扇葉圈)、閥桿、曲柄、連桿、軸套、導軌、活塞架、密封圈組成的主閥加上電動驅動裝置、PLC控制系統和壓力傳感器(流量計)等組成。

活塞式調流調壓閥的調節主要是通過改變關閉件（活塞）與閥座密封面之間的介質流通面積，從而達到調節流量（或壓力）之目的。 閥體設計為內外圓筒式結構，使該閥之構造更符合水流控制技術。調節機構為曲柄滑塊機構，關閉件滑塊為圓筒形的活塞，可在闊體內圓筒里由導軌引導沿管路中心軸向運動，因而改變流通面積，以實現控制調節功能。閥體內腔為流線形中心軸對稱流道，使流體在閥體內被很好地引導，水阻小，水頭損失低。閥腔內任何位置水流橫斷面均為環狀。任何位置活塞的環形節流面，確保該閥線性操作特性。曲柄滑塊機構操作穩定可靠，輸出扭矩恒定，關閉先快后慢，因而不產生任何水錘。

技術參數

主要連接尺寸
公稱壓力 公稱通徑 連接尺寸(mm}
   PN    DN L D K d b f z-d0
0.6MPa 150 350 265 225 799 20 2 8-φ18
200 400 320 280 254 22 2 8-φ18
250 500 375 335 309 24 2 12-φ18
300 600 440 395 363 24 2 12-φ22
350 700 490 445 413 24 2 12-φ22
400 800 540 495 463 24 2 16-φ22
450 900 595 550 518 24 2 16-φ22
500 1000 645 600 568 26 2 20-φ22
600 1200 755 705 667 30 2 20-φ26
700 1400 860 810 772 26 5 24-φ26
800 1600 975 920 878 26 5 24-φ30
900 1800 1075 1020 978 26 5 24-φ30
1000 2000 1175 1120 1078 26 5 28-φ30
1200 2400 1405 1340 1295 28 5 32-φ30
1400 2800 1630 1560 1510 32 5 36-φ36
1600 3200 1830 1760 1710 34 5 40-φ36
1800 3600 2045 1970 1918 36 5 44-φ39
2000 4000 2265 2180 2125 38 5 48-φ42


公稱壓力 公稱通徑 連接尺寸(mm}
   PN    DN L D K d b f z-d0
1.0MPa 150 350 285 240 211 24 2 8-φ22
200 400 340 295 266 24 2 8-φ22
250 500 395 350 319 26 2 12-φ22
300 600 445 400 370 26 2 12-φ22
350 700 505 460 429 26 2 16-φ22
400 800 565 515 480 26 2 16-φ26
450 900 615 565 530 28 2 20-φ26
500 1000 670 620 582 28 2 20-φ26
600 1200 780 725 682 34 2 20-φ30
700 1400 895 840 794 34 5 24-φ30
800 1600 1015 950 901 36 5 24-φ33
900 1800 1115 1050 1001 38 5 28-φ33
1000 2000 1230 1160 1112 38 5 28-φ36
1200 2400 1455 1380 1328 44 5 32-φ39
1400 2800 1675 1590 1530 48 5 36-φ42
1600 3200 1915 1820 1750 52 5 40-φ48
1800 3600 2115 2020 1950 56 5 44-φ48
2000 4000 2325 2230 2150 60 5 48-φ48
