歡迎來到上海美力德閥門官方網站！

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 球閥 >

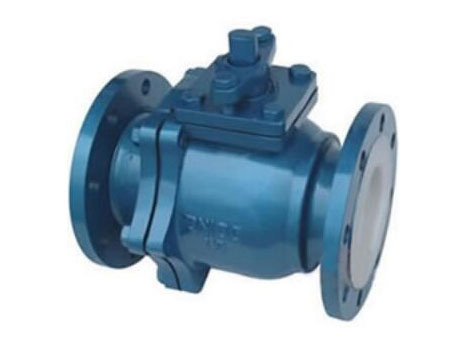

Q41F46襯氟球閥

【型號】：Q41F46

【通經】：DN15-DN250

【壓力】：PN10-16

【溫度】：≤150℃

【閥體材質】：鑄鋼、不銹鋼

【適用介質】：各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑

{dede:field.title/}

產品介紹

產品特點

【產品用途】
Q41F46 型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙?。‵46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。

【產品特點】
1、采用FEP襯里層的球閥具有極高的化學穩定性可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護
3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修

【執行標準】
設計標準：GB12237
結構長度：GB12221
法蘭標準：JB/T79-94 GB9113.1-26
檢驗試驗：JB/T9092-99


技術參數

【性能參數】


型號

Q41F46-10

Q41F46-16

Q41F46-10C

Q41F46-16C

工作壓力（MPa）

1.0

1.6

1.0

1.6

適用溫度（℃）

-10～150

-20～150

適用介質

腐蝕性介質

材料

閥體

鑄鐵內襯聚四氟乙烯

鑄鋼內襯聚四氟乙烯

球體

鑄鋼外包聚四氟乙烯

密封圈

增強聚四氟乙烯

聚四氟乙烯

填料

聚四氟乙烯

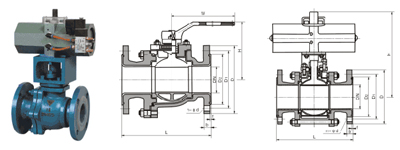

主要外形和連接尺寸
yle="width: 400px; height: 150px;" />
yle="width:618px;">

公稱通徑

PN1.6(MPa)主要外形尺寸和連接尺寸

參考值

重量

DN

L

D

D1

D2

f

b

Z-Φd

H1

Do

㎏

15

130

95

65

45

3

14

4-Φ14

95

140

4

20

140

105

75

55

3

14

4-Φ14

98

150

4.5

25

150

115

85

65

3

16

4-Φ14

113

150

5.5

32

165

135

100

78

3

18

4-Φ18

130

180

7

40

180

145

110

85

3

18

4-Φ18

135

200

9

50

200

160

125

100

3.5

20

4-Φ18

140

220

15

65

220

180

145

120

3.5

20

4-Φ18

145

280

17

80

250

195

160

135

4

22

8-Φ18

205

320

30

100

280

215

180

155

4

24

8-Φ18

230

380

40

125

320

245

210

185

4

26

8-Φ18

252

500

60

150

360

280

240

210

4

28

8-Φ23

283

600

75

200

400

335

295

265

5

30

8-Φ23

325

750

130

250

450

405

355

320

5

34

12-Φ26

370

900

210
