您當前的位置:主頁 > 產品中心 > 球閥 >

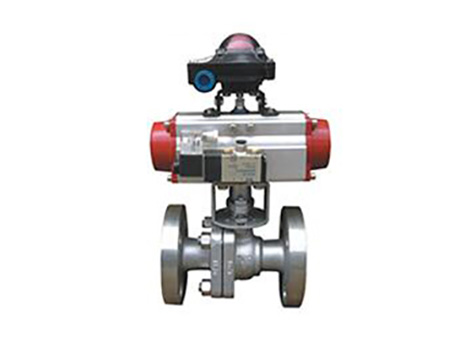

氣動防爆法蘭球閥

【型號】：

【通經】：DN15-DN300

【壓力】：PN10-40

【溫度】：-29 ~ 425℃

【閥體材質】：不銹鋼，鑄鋼

【適用介質】：蒸汽、水、油品

{dede:field.title/}

產品介紹

產品特點

氣動防爆法蘭球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和O型閥結構組成，配用附件電磁閥、空氣過濾減壓器、限位開關(閥位回訊器)或電-氣閥門定位器，實現對工藝管路中流體介質的自動調節控制或二位切斷控制。
氣動防爆法蘭球閥產品特點
1．氣動球閥流體阻力小，是所有閥類中流體阻力最小的一種，啟閉迅速方便，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體 0~90°，就能快速完成啟閉動作或調節動作。球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。是自動化控制系統中儀表的執行單元。
  2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變球芯的旋轉角度，可實現比例調節動作。
  3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
  4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑

技術參數

yle="width: 533px; height: 356px;" />
yle="width:638px;">

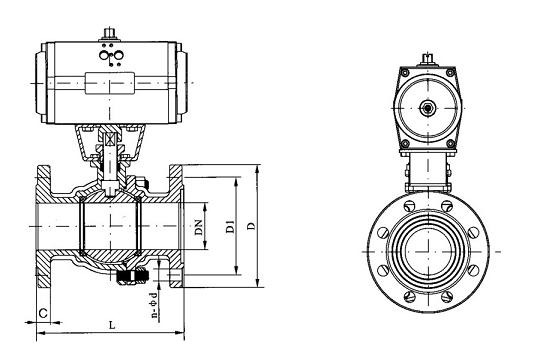

氣動防爆法蘭球閥主要外形及連接法蘭尺寸(1.6MPa)


公稱通徑DN

外形尺寸

連接法蘭尺寸

L

L1

L2

H

D

D1

D2

C

f

n-￠d

15

130

140/178

62/75

185/191

95

65

46

14

2

4-￠14

20

130

140/178

62/75

191/197

105

75

56

16

2

4-￠14

25

140

140/214

62/91

193/227

115

85

65

16

2

4-￠14

32

165

164/214

75/91

212/240

140

100

76

18

3

4-￠18

40

165

164/246

75/101

217/255

150

110

84

18

3

4-￠18

50

203

190/295

91/112

260/286

165

125

99

20

3

4-￠18

65

222

210/295

101/112

293/309

185

145

118

20

3

4-￠18

80

241

247/395

112/139

323/349

200

160

132

20

3

8-￠18

100

305

276/478

127/176

382/438

220

180

156

22

3

8-￠18

125

356

348/562

159/206

468/534

250

210

184

22

3

8-￠18

150

394

378/724

176/228

510/582

285

240

211

24

3

8-￠22

200

457

524/928

228/275

655/702

340

295

266

24

3

12-￠22

主要外形及連接法蘭尺寸(2.5MPa)


稱通徑DN

外形尺寸

連接法蘭尺寸

L

L1

L2

H

D

D1

D2

C

f

n-￠d

15

140

140/178

62/75

185/191

95

65

46

14

2

4-￠14

20

152

140/178

62/75

191/197

105

75

56

16

2

4-￠14

25

165

140/214

75/91

193/227

115

85

65

16

3

4-￠14

32

178

164/246

75/101

212/250

140

100

76

18

3

4-￠18

40

190

190/295

91/101

245/255

150

110

84

18

3

4-￠18

50

216

210/295

101/112

270/286

165

125

99

20

3

4-￠18

65

241

247/340

112/112

309/330

185

145

118

22

3

8-￠18

80

283

276/395

127/139

344/349

200

160

132

24

3

8-￠18

100

305

348/478

159/176

421/438

235

190

156

24

3

8-￠22

125

381

378/562

176/206

485/534

270

220

184

26

3

8-￠26

150

403

432/724

206/228

559/582

300

250

211

28

3

8-￠26

200

502

524/928

228/275

655/702

360

310

274

30

3

12-￠26

氣動防爆法蘭球閥主要外形及連接法蘭尺寸(4.0MPa)


公稱通徑DN

外形尺寸

連接法蘭尺寸

L

L1

L2

H

D

D1

D2

D3

C

f

n-￠d

15

140

140/178

62/75

185/191

95

65

46

40×4

14

2

4-￠14

20

152

164/214

75/91

197/225

105

75

56

51×4

16

2

4-￠14

25

165

164/214

75/91

199/227

115

85

65

58×4

16

3

4-￠14

32

178

190/295

91/112

240/266

140

100

76

66×4

18

3

4-￠18

40

190

210/295

101/112

255/271

150

110

84

76×4

18

3

4-￠18

50

216

247/340

112/127

286/307

165

125

99

88×4

20

3

4-￠18

65

241

276/398

127/139

330/335

185

145

118

110×4

22

3

8-￠18

80

283

308/438

139/159

349/383

200

160

132

121×4

24

4

8-￠18

100

305

348/562

159/206

421/487

235

190

156

150×4.5

24

4

8-￠22

125

381

432/724

176/228

485/557

270

220

184

176×4.5

26

4

8-￠26

150

403

524/928

228/275

582/629

300

250

211

204×4.5

28

4

8-￠26

200

502

648/1033

275/324

702/750

375

320

284

260×4.5

34

5

12-￠30
