Q641氣動球閥

【型號】：Q641

【通經】：DN15-DN200

【壓力】：1.0Mpa-4.0Mpa

【溫度】：-29～400℃

【閥體材質】：鑄鋼，不銹鋼304，316，316L

【適用介質】：水，氣體，油品等

 點擊詢價  400-055-8820

?  產品文檔下載

{dede:field.title/}

產品介紹產品特點技術參數 工程案例相關產品在線訂購

產品介紹產品特點技術參數 工程案例相關產品在線訂購

產品介紹

Q641F、Q641Y 型 PN16~PN63 氣動球閥：氣動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q641F）、金屬堆焊鈷基（Q641Y），公稱壓力 PN16~PN40，閥體材料為WCB、CF8、CF8M、合金鋼的球閥

產品特點

1、閥體和端蓋采用脫蠟精密鑄造；
1、閥桿防爆出設計
2、法蘭連接的管路能保持良好密封性能，便于維修更換
3、全流量通徑浮動球
4、球閥與球體之間帶防靜電裝置
5、雙碟形彈片自動壓緊填料設計

技術參數

yle="text-align: center;">

yle="width: 563px; height: 423px;" />

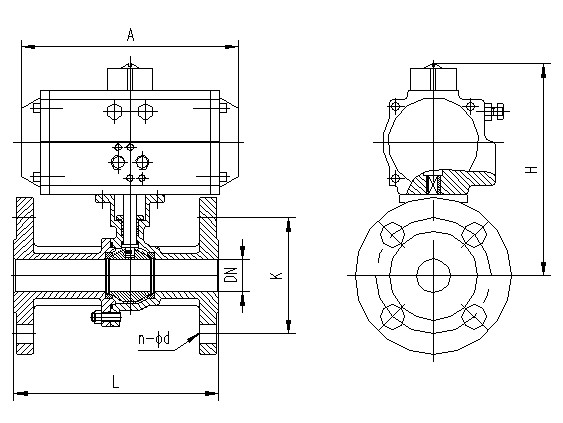

PN1.6MPa主要連接尺寸及重量

口徑DN		15	20	25	32	40	50	65	80	100	125	150	200
L		130	140	150	165	180	200	220	250	280	320	360	400
手動	H	59	63	75	97	107	142	152	178	252	272	342	345
	LI	130	130	160	230	230	400	400	700	1100	1100	1500	1500
	Wt(kg)	3	4	5	10	14	20	25	30	40	65	85	153
氣動	H	200	204	215	240	264	274	379	389	479	552	666	736
氣動	L1	200	200	200	270	270	270	405	405	576	576	776	776
電動	H	256	260	266	270	312	325	336	365	400	420	440	470
電動	L1	155	155	155	155	208	208	208	256	256	256	288	288

PN2.5MPa主要連接尺寸及重量

口徑DN		15	20	25	32	40	50	65	80	100	125	150	200
L		130	140	150	165	i80	200	220	250	280	320	360	400
手動	H	59	63	75	97	107	142	152	178	252	272	342	345
	LI	130	130	160	230	230	400	400	700	i100	1100	1500	1500
	Wt(kg)	3	4	5	10	14	20	25	30	40	65	85	153
氣動	H	200	204	215	240	264	340	379	452	479	646	666	814
氣動	L1	200	200	200	270	270	405	405	574	574	756	756	1060
電動	H	256	260	266	270	312	325	336	365	400	420	440	470
電動	L1	155	155	155	155	208	208	208	256	256	256	288	288

PN4.0MPa主要連接尺寸及重量

口徑DN		15	20	25	32	40	50	65	80	100	125	150	200
L		130	140	150	180	200	220	250	280	320	400	400	550
手動	H	59	63	75	97	107	142	152	178	252	272	342	345
	L1	130	130	160	230	230	400	400	700	1100	1100	1500	1500
	Wt(kg)	3	4	5	10	14	20	25	50	70	80	101	216
氣動	H	200	204	215	240	265	340	379	452	47~	646	666	8~4
氣動	L1	200	200	200	270	270	405	405	574	574	756	756	1060
電動	H	256	260	266	275	318	330	345	375	410	430	450	480
電動	L1	155	155	155	208	208	208	256	256	256	288	288	288
